吊装头选用棒材42crmo材料加工精制，通过淬火工艺处理后，大幅提高吊装头的刚性、硬度、耐磨性、疲劳强度以及韧性等，从而满足盾构机的使用要求。淬火是钢热处理工艺中应用最为广泛的工种工艺方法。接下来让我们一起了解它。
　　淬火是把钢加热到临界温度以上，保温一定时间，然后以大于临界冷却速度进行冷却，从而获得以马氏体为主的不平衡组织（也有根据需要获得贝氏体或保持单相奥氏体）的一种热处理工艺方法。
　　吊装头淬火分为三个阶段：加热、保温、冷却。

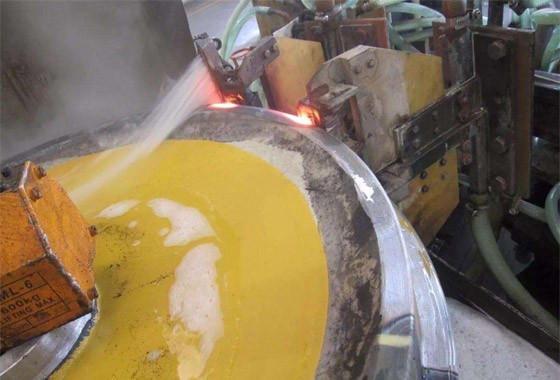

　　淬火加热：
　　以钢的相变临界点为依据，加热淬火时要形成细小、均匀奥氏体晶粒，淬火后获得细小马氏体组织。火温度选择原则也适用于大多数合金钢，尤其低合金钢。亚共析钢加热温度为Ac3温度以上30～50℃。从图上看，高温下钢的状态处在单相奥氏体（A）区内，故称为完全淬火。如亚共析钢加热温度高于Ac1、低于Ac3温度，则高温下部分先共析铁素体未完全转变成奥氏体，即为不完全（或亚临界）淬火。过共析钢淬火温度为Ac1温度以上30～50℃，这温度范围处于奥氏体与渗碳体（A+C）双相区。因而过共析钢的正常的淬火仍属不完全淬火，淬火后得到马氏体基体上分布渗碳体的组织。这-组织状态具有高硬度和高耐磨性。对于过共析钢，若加热温度过高，先共析渗碳体溶解过多，甚至完全溶解，则奥氏体晶粒将发生长大，奥氏体碳含量也增加。淬火后，粗大马氏体组织使钢件淬火态微区内应力增加，微裂纹增多，零件的变形和开裂倾向增加；由于奥氏体碳浓度高，马氏体点下降，残留奥氏体量增加，使工件的硬度和耐磨性降低。常用钢种淬火的温度参见上图册中的表，表为常用钢种淬火的加热温度。
　　淬火保温：
　　淬火保温时间 由设备加热方式、零件尺寸、钢的成分、装炉量和设备功率等多种因素确定。对整体淬火而言，保温的目的是使工件内部温度均匀趋于一致。对各类淬火，其保温时间最终取决于在要求淬火的区域获得良好的淬火加热组织。加热与保温是影响淬火质量的重要环节，奥氏体化获得的组织状态直接影响淬火后的性能。一般钢件奥氏体晶粒控制在5～8级。
　　淬火冷却：
　　要使钢中高温相——奥氏体在冷却过程中转变成低温亚稳相——马氏体，冷却速度必须大于钢的临界冷却速度。工件在冷却过程中，表面与心部的冷却速度有-定差异，如果这种差异足够大，则可能造成大于临界冷却速度部分转变成马氏体，而小于临界冷却速度的心部不能转变成马氏体的情况。为保证整个截面上都转变为马氏体需要选用冷却能力足够强的淬火介质，以保证工件心部有足够高的冷却速度。但是冷却速度大，工件内部由于热胀冷缩不均匀造成内应力，可能使工件变形或开裂。因而要考虑上述两种矛盾因素，合理选择淬火介质和冷却方式。
